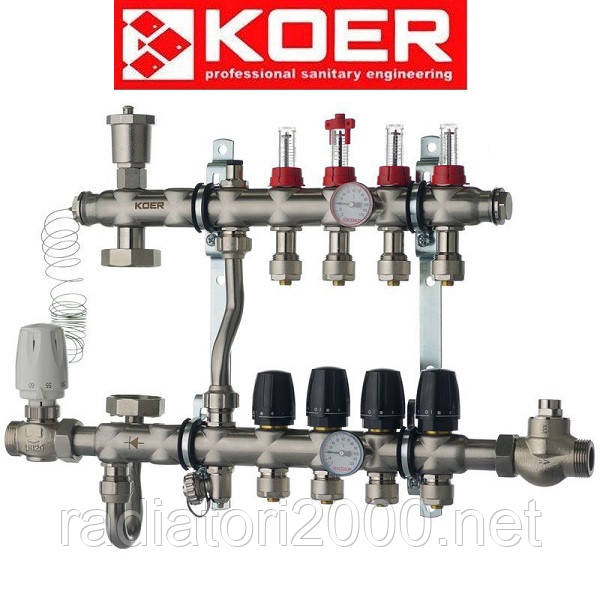

Колекторний вузол у складі KOER KR.S1011-04 на 4 виходи з неіржавкої сталі з байпасом

Колектори для теплої підлоги — основний механізм розподілу та контролю параметрів теплоносія в системі. Від того, наскільки якісно та точно працює колектор, а також, яким додатковим функціоналом він має, залежатиме стабільність і точність роботи водяної теплої підлоги.

Основне завдання колектора для теплої підлоги KOER — змішування й перерозподіл потоків теплоносія. Залежно від кількості теплових контурів і площі приміщення, колектори можуть мати різну кількість необхідних для під'єднання виводів.

Розподільний колектор зі змішувальним вузлом моделі KR.S1011, постачається повністю укомплектованим для спрощення монтажу системи. Ця модель колектора має бічне під'єднання праворуч або ліворуч. Колектор зібраний для під'єднання магістралей зліва. Для під'єднання колектора з правого боку потрібно:

1. Зняти термометри 1 та їхні склянки.
2. Ослабити накидні гайки кріплення «J»-трубки 2, насоса 3 і клапанів 4.
3. Зняти консолі кріплення колектора 5.
4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса 6.
6. Встановити консолі кріплення 5.
7. Розгорнути на 180° насос з «J»-трубкою 2 і клапанами 4. Перед встановленням перевірте цілісність прокладок.
8. Затягнути всі гайки.
9. Вставити термометри 1 у склянки для термометрів.

Переваги колектора Koer:

• Корпус із неіржавкої сталі
• Стильний дизайн
• Невелика вага
• Постачається повністю укомплектованим
• Швидкий і простий монтаж
• Висока якість сировини та виробництва
• Гарантія 5 років

До комплектації колектора (гребінки) входить:

1. Байпас - 1шт
2. Колектор на 4 вих (дві планки — подавання та зворотний бік) — 1 шт.
3. Витрата — 4 шт.
4. Кран термостатичний — 4 шт.
5. Євроконуса 16*3/4 — 8 шт.
6. Кріплення для колектора 1" — 2 шт.
7. Термоголівка з виносним датчиком — 1 шт.
8. Зворотний клапан під термоголовку — 1 шт.
9. Повітровідвідник — 1 шт.
10. Клапан термостатичний — 1 шт.
11. Клапан зворотної лінії регулювальний — 1 шт.
12. Термометри — 2 шт.
13. Дренажний кран — 1 шт.
14. Ключ керування витратоміром — 1 шт.
15. Вентиль регулювання байпаса — 1 шт.
